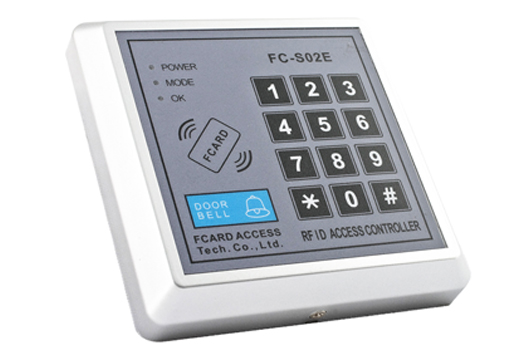

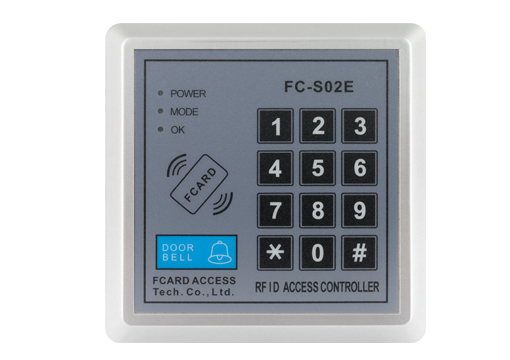

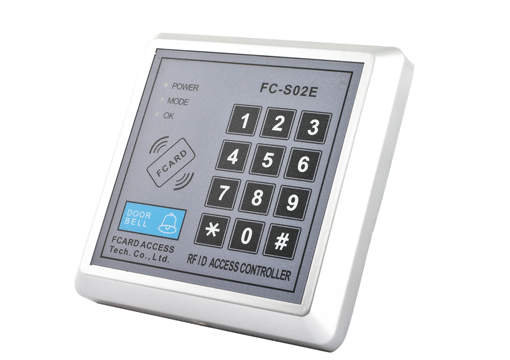

FC-S02 簡易型門禁一體機
FC-S02門禁一體機是由“英澤電子”專門為電動門鎖及安全防范系統而開發設計的門禁產品，支持感應卡（EM卡、EM兼容卡、EM格式加密卡）開門、密碼開門、感應卡+密碼開門等三種開門方式，用戶可以根據需要選擇適合的開門方式。門禁編程設置直接在鍵盤上進行，無需電腦，操作更加簡單，門禁鍵盤自鎖功能，用戶可以自行設置鍵盤錯誤輸入次數以及預設鍵盤自我鎖定的時間，可有效防止別人探測開門密碼，防拆報警功能，在工作狀態下防卸設備，門禁將啟動報警輸出與提示音，安裝門磁后，自動啟動本功能。門禁具備較強的抗干擾能力和自我診斷的保護功能，以確保系統安全有效地正常運作。
門禁最大存儲110組開門數據信息（包括感應卡開門數據、密碼開門數據、感應卡+密碼開門數據），而且所有存儲信息不會因?yàn)殡娫磾嚯姸鴣G失，同時門禁支持門鈴輸出，可配套有線門鈴輸出。FC-S02門禁一體機功能強大，安裝簡便，是應用于辦公室、家庭、機房及公共場所。
該系列產品分為4大系列，25個型號組成，合適不同的需要。該系列所有產品設計上均帶有讀卡電路、存儲電路與控制電路，可以獨立完成發卡、讀卡、判斷、提示、控制等工作。所有型號均帶看門狗防止死機電路，保證系統安全。采用超強讀卡電路，識別距離更遠更準，速度更快。無須電腦直接發卡，方便好用。
工作電壓：DC9-13.8V
工作電流：<150mA
工作溫度：-0℃ - +65℃
讀卡速度：＜0.2秒
用戶容量：1000組
出門開關：支持
門磁報警：支持
母卡管理：支持
無線遙控：支持
報警輸出：支持
脫機運行：支持
發卡方式：指令發卡、母卡發卡
外觀尺寸：117×117×20mm
門禁一體機連線圖：
接線端口性能：
1、+12V:工作電源正極，輸入范圍：DC9-13.8V。
2、GND：工作電源負極，也是信號的公共地。
3、NO：繼電器常開點，電流負載能力DC3A/30V。
4、COM：繼電器公共點，電流負載能力DC3A/30V。
5、NC：繼電器常閉點，電流負載能力DC3A/30V。
6、OPEN：出門按鈕開關，低電平開關。
7、DOOR:門狀態開關，連接門磁開關，低電平表示門關。
8、ALM：報警輸出端口，有報警時為低電平，電流負載100mA。
9、BELL：接門鈴開關。
指示燈：
1、POEER：電源指示，有電時常亮。
2、MODE：MODE長亮?xí)r表示已進入管理狀態，MODE閃亮?xí)r表示平常狀態。
3、OK：OK閃亮?xí)r表示開鎖狀態。
功能介紹：
讀卡開門、密碼開門、卡加密碼開門、無線遙控開門、防探測開門、發自編卡、母卡發卡、全卡開門、全卡開門加自動注冊、防破門報警、門開超時提示、外接門鈴、消防報警聯動、門常開、自恢復管理密碼、多模式發卡、多模式刪除卡、門磁報警、脫機運行。

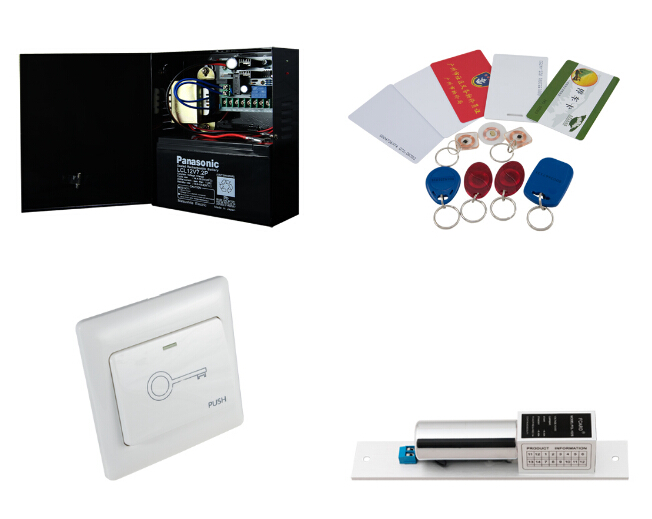

配套產品圖：

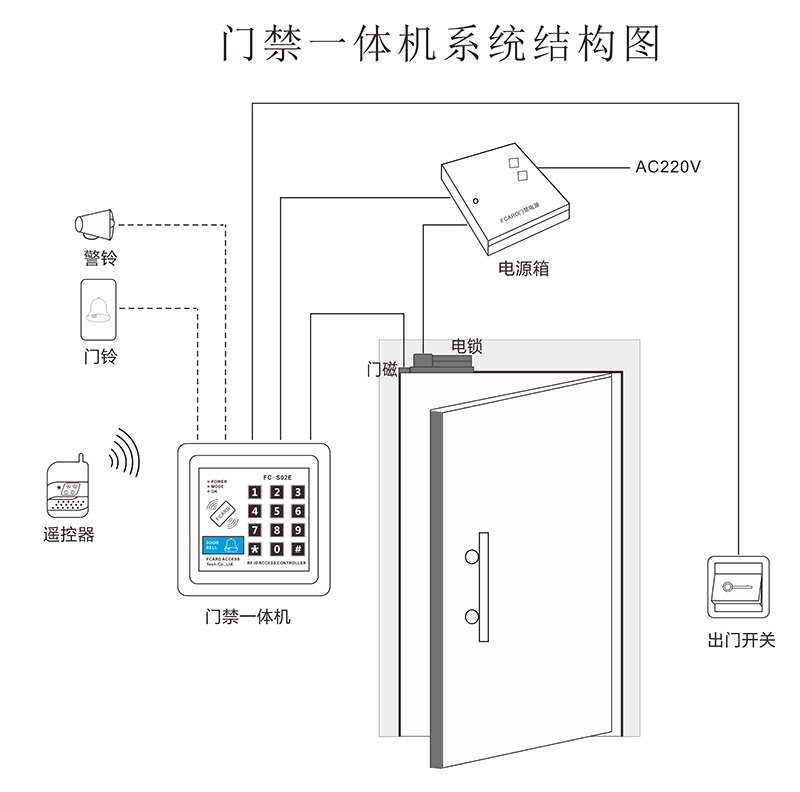

系統結構圖：

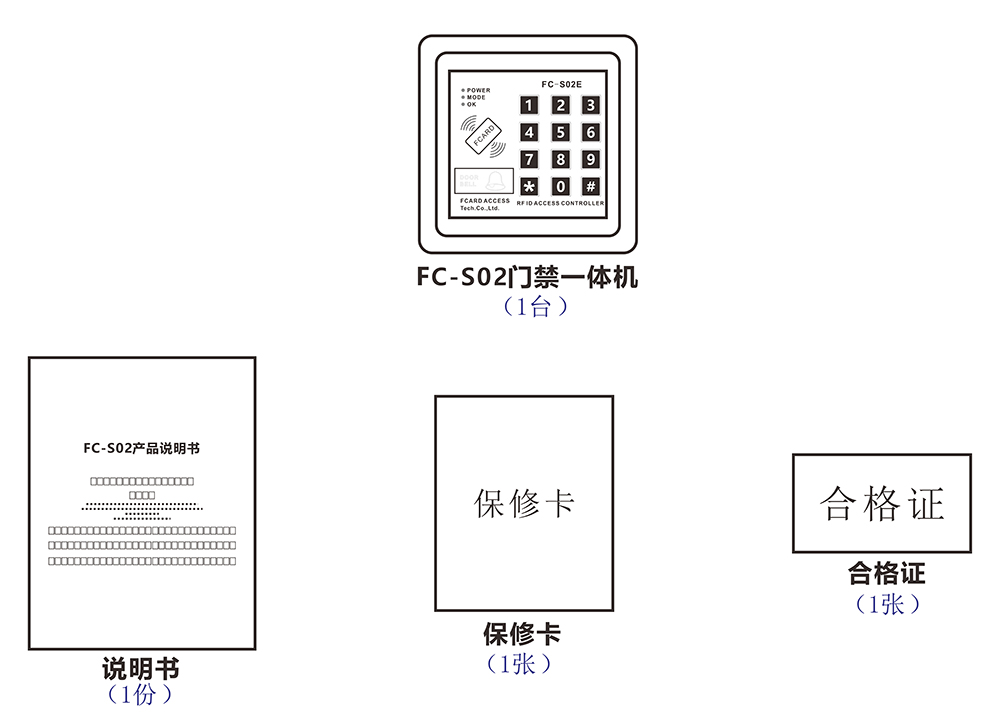

配件清單：
兼容FCARD一卡通管理系統，支持：門禁、脫機門禁、門禁考勤機、巡更機、消費機、水控機、電梯門禁控制器、停車場系統等統一管理，實現一卡一庫真正的一卡通系統。
