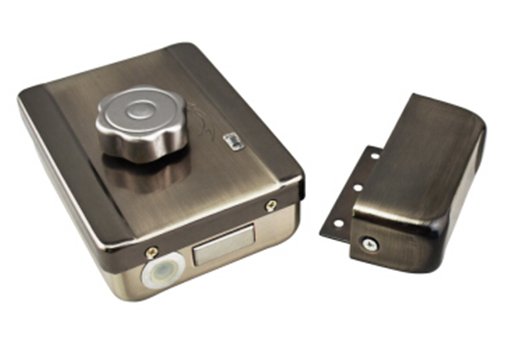

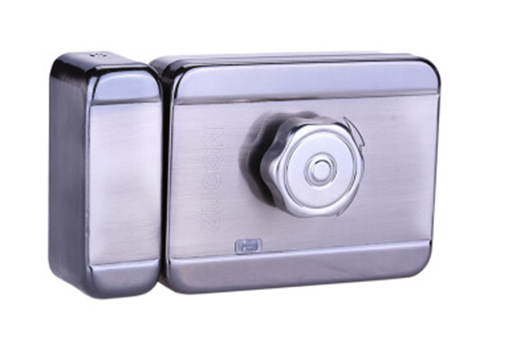

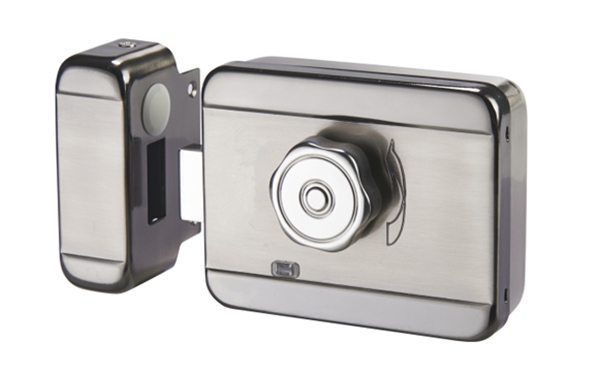

靈性電控鎖鎖（普電）FCL-205A采用不銹鋼金屬材質制作而成，堅固耐用，感應自動上鎖，開關門靜音等特點，是FCARD精細設計和鍛造，防盜防撬級別產品。

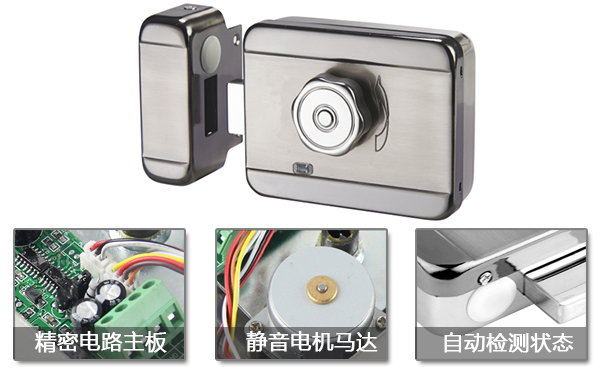

電控鎖智能靜音型是公司新一代的智能電子鎖，有自動上鎖、門狀態自動檢測功能，自動校正錯誤，傳感器，高靈敏度、低噪聲，安全可靠。 （注：電鎖不防火，絕對不允許安裝在消防逃生門上，或危險的地方。安裝電鎖是不允許焊接的，如果是由于焊接電源鎖造成的失效，公司不給予保修。 ）
工作電壓：DC12V-DC18V
工作電流：啟動電流小于350mA，待機電流小于25mA，解鎖時間1s；
工作溫度：范圍- 20 - 60℃℃；
表面工藝：鍍鎳；
壽命時長：大于500000次開關門，
適用范圍：適用于各種扇門；
功能參數：
1、鎖舌的長度＞20mm，滿足GA / t73-94 5.1.6b標準；
2、可以與大樓門禁系統兼容等；
3、自動檢測門狀態，自動處理開關門；
4、可以安裝在左門，右門，室內門，門外，其他的門；
5、誤鎖或解鎖后沒有進入，門自動鎖在9秒左右；
6、可與樓宇對講，門禁系統等配合使用。

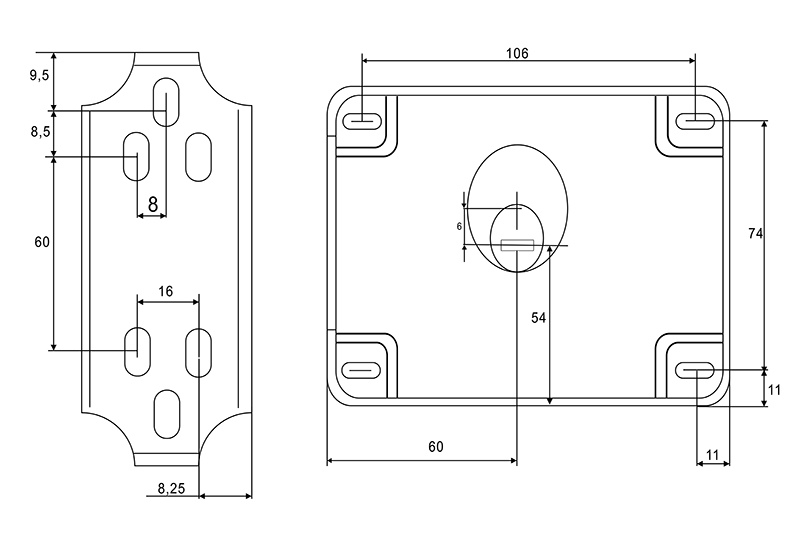

安裝圖：
接線方式說明：
A.正極開鎖接線圖
說明：如需要接正極開鎖控制信號，請將鎖接線端子“L﹣”與“GND”用一根導線連接，否則無法開鎖。
注明：L﹢接門禁或?qū)χv機的開鎖信號正極。
B.負極開鎖接線圖
說明：如需要接負極開鎖控制信號，請將鎖接線端子“L﹢”與“12V”用一根導線連接，否則無法開鎖。
注明：L﹣接門禁或?qū)χv機的開鎖信號負極。
C.樓宇主機接線圖
說明：如需接樓宇主機控制信號，請將鎖接線端子“L﹢”與樓宇主機的“L﹢”連接，鎖接線的“L﹣”與樓宇主機的“L﹣”連接。
D.出門開關接線圖
說明：如需接出門開關控制信號開鎖，請將鎖接線端子“L﹣”與“GND”用一根導線連接，鎖接線端子“L﹢”與出門開關一端相連，出門開關另一端與“12V”相連。
安裝步驟：
1、裝鎖頭：檢查電控鎖的鎖頭插片尾與軸的同心度及插入孔深度10mm；
2、裝主鎖體（鎖具應在開鎖狀態），請用螺絲固定，不要電焊；
3、裝副鎖體，保證副鎖體的感應器與主鎖體的感應器在同一水平線，主鎖體的鎖舌可以自由伸縮到副鎖體，副鎖體與主鎖體距離≤8mm；
4、確定控制器的開鎖方式選擇正確的接線方法接線；
5、裝鎖盒：接好電源線并調試好鎖功能，將鎖蓋好緊固螺絲。
