兩臺S02E 同時控制一個門，兩把電插鎖的接線說明
2017-02-26 17:18
問題詳情:
兩臺FC-S02E同時控制一個門兩把電插鎖，請問如何接線，要注意什么，有圖嗎？
專家解答:

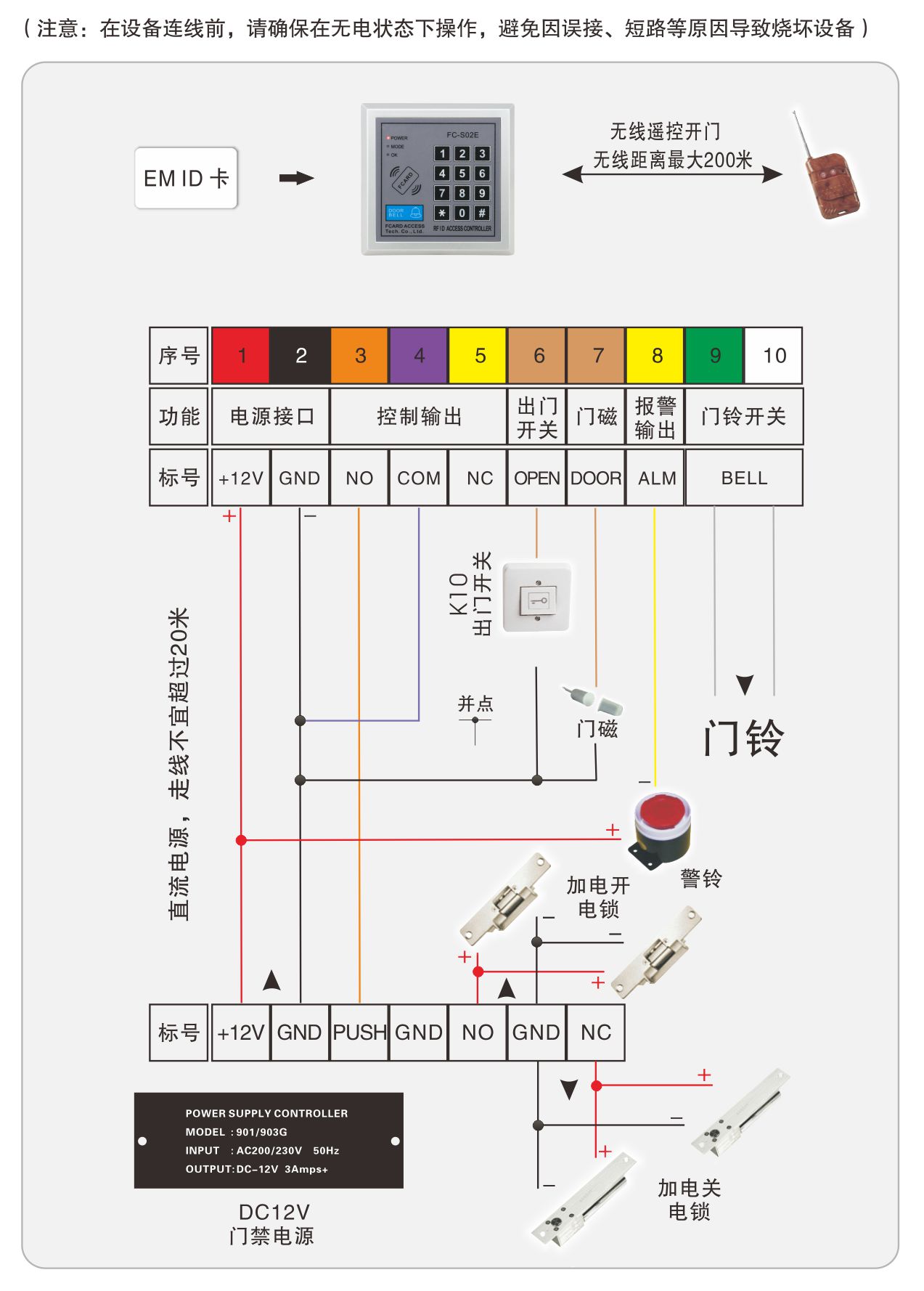

您好，感謝您購買我們公司的門禁一體機，您可以參考下面的接線圖進行接線：
接線端口性能：
1、+12V:接工作電源正極，輸入范圍：DC9-13.8V。
2、GND：是信號的公共地，接工作電源負極和電鎖的負極。
3、NO：接加電開鎖型的電鎖的正極（電控鎖或陰極鎖）。請把接第二把電鎖的負極并聯到第一把電鎖的負極，然后接NO。
4、COM：信號的公共端接+12V。
5、NC：接加電關鎖型的電鎖的正極（電插鎖或磁力鎖），請把接第二把電鎖的正極并聯到第一把電鎖的正極，然后接NC。
注意：在設備連線前，請確保在斷電狀態下操作，避免因誤接、短路等原因?qū)е聼龎脑O(shè)備。
如果您還有什么不明白的地方，可以隨時咨詢我們技術服務，我們會盡快為您解決的。
