購買了你們的MC-5800系列產品控制器，說明書不知道放哪里了，請提供一下連線圖,謝謝！
您好，感謝您購買了我們公司的MC-5800系列門禁控制器產品，你可以參考下面的接線圖進行接線：
MC-5812R/T單門門禁控制器接線圖：
布線要求：
AC220V交流電源線：建議使用3×1.5平方毫米（或以上）線材，防止漏電、電源線的地線建議接地。
電鎖線：必須使用2×1.0平方毫米（或以上）線材，線路走線最大長度不應超過50米。
RS485通信線：建議采用3×0.5平方毫米（或以上）線材，建議使用雙絞線，線路走線最大長度不應超過1200米，如超過該距離請增加RS485中繼器來延長通信距離。
TCP/IP通信線：請采用標準網線，線路走線最大長度不應超過100米。
讀卡器線：建議采用8×0.5平方毫米（或以上）線材，線路走線最大長度不應超過80米。
門磁和出門開關線：建議采用2×0.5平方毫米（或以上）線材，線路走線最大長度不應超過100米。

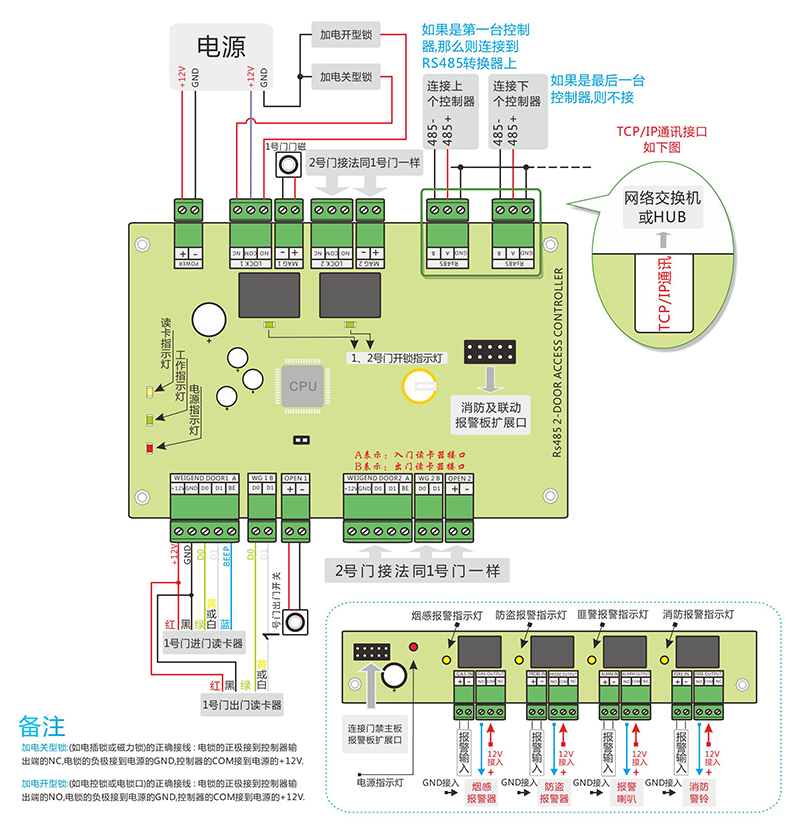

MC-5824R/T雙門門禁控制器連線圖：
布線要求：
AC220V交流電源線：建議使用3×1.5平方毫米（或以上）線材，防止漏電、電源線的地線建議接地。
電鎖線：必須使用2×1.0平方毫米（或以上）線材，線路走線最大長度不應超過50米。
RS485通信線：建議采用3×0.5平方毫米（或以上）線材，建議使用雙絞線，線路走線最大長度不應超過1200米，如超過該距離請增加RS485中繼器來延長通信距離。
TCP/IP通信線：請采用標準網線，線路走線最大長度不應超過100米。
讀卡器線：建議采用8×0.5平方毫米（或以上）線材，線路走線最大長度不應超過80米。
門磁和出門開關線：建議采用2×0.5平方毫米（或以上）線材，線路走線最大長度不應超過100米。
MC-5848R/T四門門禁控制器接線圖：
布線要求：
AC220V交流電源線：建議使用3×1.5平方毫米（或以上）線材，防止漏電、電源線的地線建議接地。
電鎖線：必須使用2×1.0平方毫米（或以上）線材，線路走線最大長度不應超過50米。
RS485通信線：建議采用3×0.5平方毫米（或以上）線材，建議使用雙絞線，線路走線最大長度不應超過1200米，如超過該距離請增加RS485中繼器來延長通信距離。
TCP/IP通信線：請采用標準網線，線路走線最大長度不應超過100米。
讀卡器線：建議采用8×0.5平方毫米（或以上）線材，線路走線最大長度不應超過80米。
讀卡器線：建議采用8×0.5平方毫米（或以上）線材，線路走線最大長度不應超過80米。
門磁和出門開關線：建議采用2×0.5平方毫米（或以上）線材，線路走線最大長度不應超過100米。
您可以與我們的經銷商聯系獲得MC-5800系列門禁控制器的說明書。如果您還有什么不明白的地方，可以隨時咨詢我們，我們會及時為您解決的。
