你好,我們購買了你們的水控機,有一體機也有分體機,請?zhí)峁┮幌陆泳€圖,還有系統結構圖,謝謝!
您好,感謝您購買我們公司的智能刷卡水控機,您可以參考下以下的圖片:

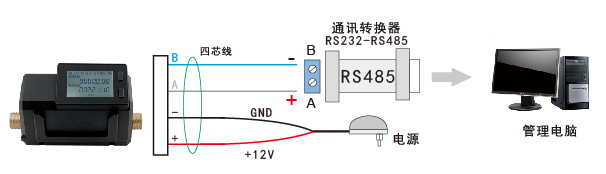

一體式水控機接線圖:
水控機的四芯線,灰色線接RS485的A,藍色線接RS485的B,再將RS485插入電腦,通過電腦中的消費軟件對水控機進行管理,再將紅色和黑色的線分別接入12V直流電源的正極和負極。當線連接好后,再將電源適配器插入220V市電,給設備供電。

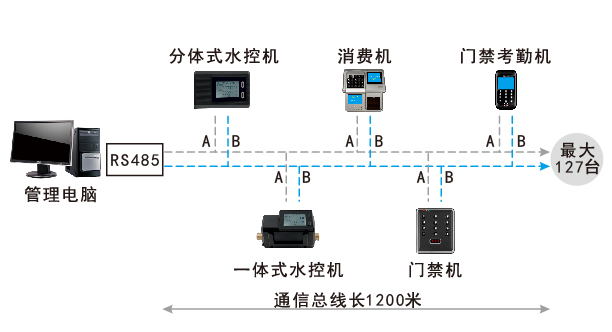

一體式水控機系統結構圖:
注意:在連線時需要留意A線和B線,請勿接錯,接錯會導致整個系統無法正常通信。

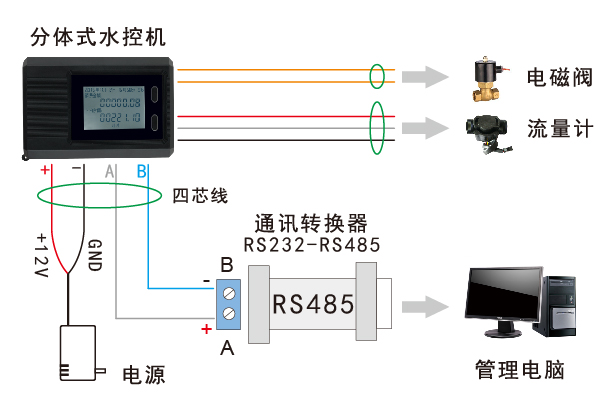

分體式水控機接線圖:
水控機的四芯線,灰色線接RS485的A,藍色線接RS485的B,再將RS485插入電腦,通過電腦中的消費軟件對水控機進行管理。將紅色線和黑色線分別接入12V直流電源的正極和負極。二芯線和三芯線分別接電磁閥和流量計。當線連接好后,再將電源適配器插入220V市電,給設備供電。

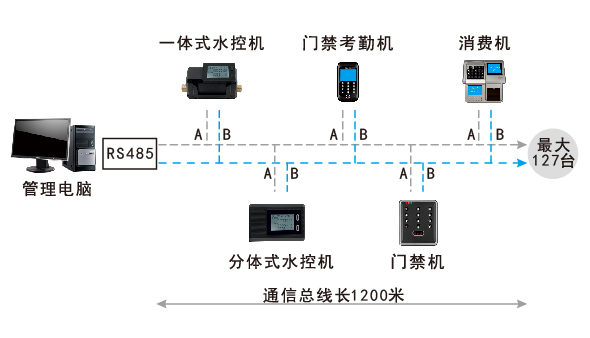

分體式水控機系統結構圖:
注意:在連線時需注意A線、B線,請勿接錯,接錯會導致整個系統無法正常通信。
如果您還有什么不明白的地方,可以隨時問我們,我們會及時向您解答,給您指導的。
