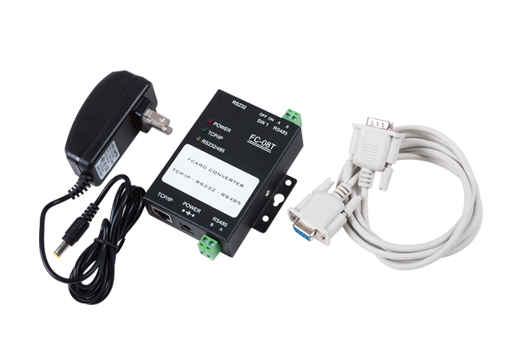

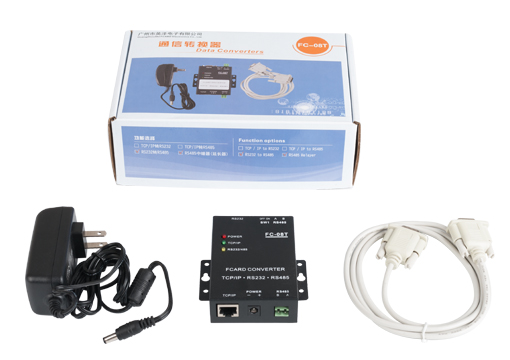

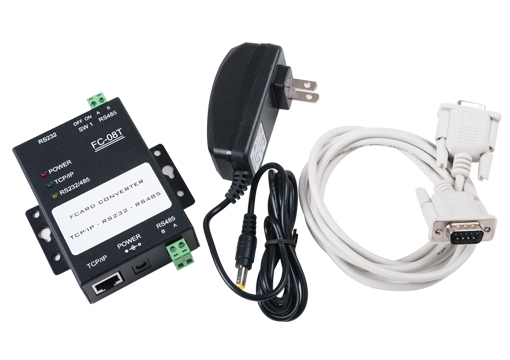

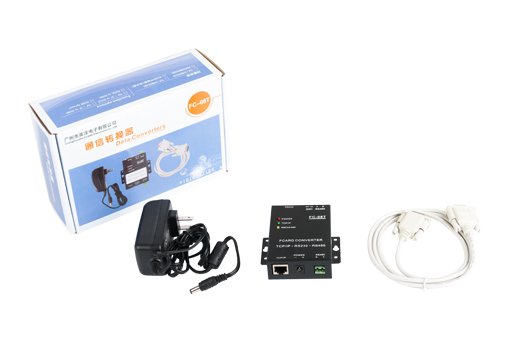

FC-08T多功能通信轉換器
FC-08T是一款多功能通信轉換器（具有：RS232轉RS485，TCP/IP轉RS485，TCP/轉RS232，RS485中繼器等功能）。本產品是廣州英澤電子有限公司為了加強一卡通系統，設備與設備通信、設備與計算機通信、設備接入TCP/IP網絡通信等信號之間的轉換而設計。
通過安裝數據轉換管理軟件，可以將FC-08T通信轉換器虛擬成計算機的一個COM口，使您的系統可以通過TCP/IP線路與原先支持RS232或RS485的設備進行連接通信（FC-08T作為TCP/IP與RS232或RS458中間數據轉換），從而實現無需修改管理軟件的情況下實現接入TCP/IP網絡與設備進行連接通信。
該數據通信轉換器能夠?qū)味说腞S232信息透明的轉換為平衡差分的RS485或TCP/IP信號，同時具有自動識別RS485信號的功能，無需人工調拔。RS485轉換器連接可實現點到點，點到多點連接。點到多點連接時可連接128個RS485設備。本轉換器是戶外擴展系統的好選擇！
FC-08T通信轉換器支持RS232轉RS485，TCP/IP轉RS485，TCP/IP轉RS232等數據轉換功能外，還支持RS485信號放大（中繼器）功能，使設備之間通信距離更遠。
我司生產的FC-08T系列產品分為兩個型號，標準（不支持TCP/IP）與支持TCP/IP型兩個型號，在購買時請留意。
尺 寸：115mm×85mm×27mm
外接電源：電壓9V-12V、電流 〈 100mA
使用環境：-10?C-50?C、相對濕度5%-95%。
接口特性：兼容EIA的RS232C/RS485標準、10MTCP/IP
傳輸速率：300-256000BPS可調
傳輸介質：RS232/485專用屏蔽線、TCP/IP五類網線
傳輸距離：RS232（〉15米）、TCP/IP（〉100米）、RS485（〉1200米）
保護等級：RS485接口支持、600W浪涌保護、15KV靜電保護、隔離電壓3500V

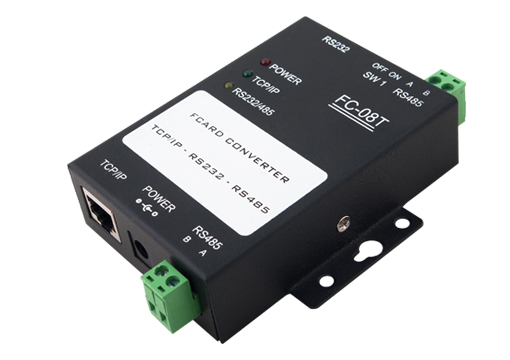

電氣接口：RS232C接口（DB母型）、RS485接口（二位接線端子）、TCP/IP接口（RJ45端子
設備接線：
TCP/IP轉RS232通信方式：
建議TCP/IP通信距離在100米內，采用TCP/IP五類網線連接，RS232與FC-08T連接時采用DB9母型接口，該接口第三世界針為TX腳，第3針為RX腳，第5針為GND（地），RS232與設備通信距離建議在15米內。在VSM管理軟件量可以設置RS232通信波特率，請選擇與原來系統一致的通信波特率。

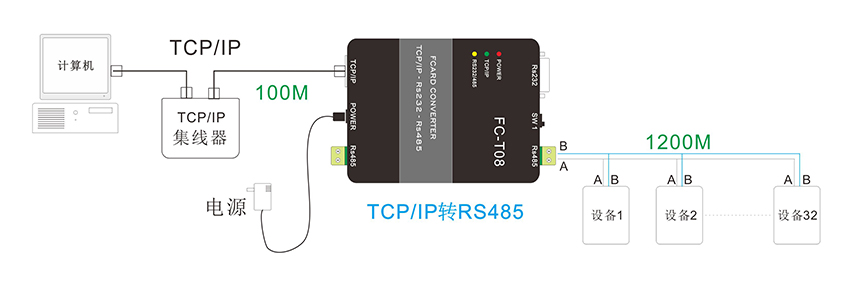

TCP/IP轉RS485通信方式：
水晶頭制作時、采用（橙白、橙、綠白、藍、藍白、綠、棕白、棕）排列形式，兩頭制作方式一致。RS485總線連接設備數量建議整體長度在1200米內，如果設備多的時候，整個通信距離應考慮更短一些，設備數量決定通信有效距離。RS485總線連接設備數量建議在32臺以內，如果使用的設備RS485電路設計電阻值很小，建議RS485總線上的連接數量應更少一些。

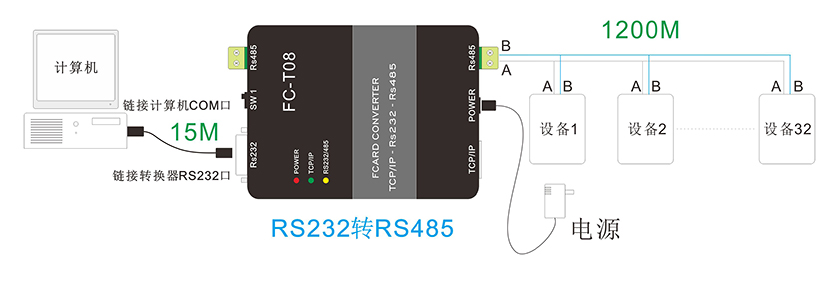

RS232轉RS485通信方式：
RS232轉換RS485時應注意是與RS232對面的RS485進行通信，而不是與同一邊的RS485進行通信，RS232與RS485通信采用自適應波特率方式，無需人為調。連接RS485線路，請留意A\B兩條通信線，請勿接反，如果RS485總線有一個或多個設備A與B有接反，黃色指示燈將一直亮著，并導致無法通信。（注：有些設備A用+、R+、RX+等來表示、B用-、R-、RX-等來表示）

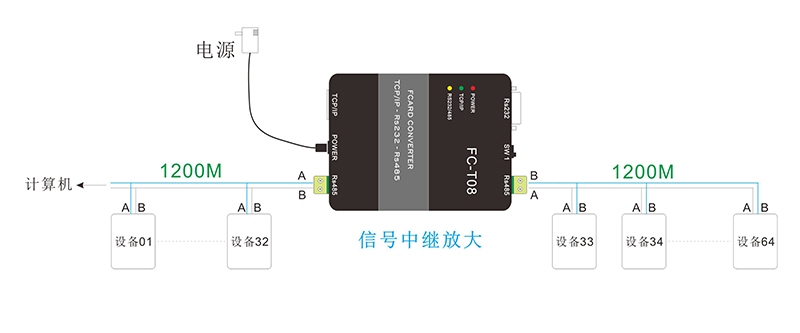

RS485轉RS485中繼器通信方式：
有時候RS485總線因通信距離過長或者連接的設備太多，導致無法正常通信，這個時候，我們需要延長RS485總線性能，F(xiàn)C-08T支持RS485中繼器功能，可以將RS485通信距離再延長1200米，使連接設備更多，通信距離更長。在連接時需要留意A線與B線，請勿接錯，接錯會導致整個系統無法正常通信。
軟件操作：
搜索與設置FC-08T參數：
設備搜索管理：

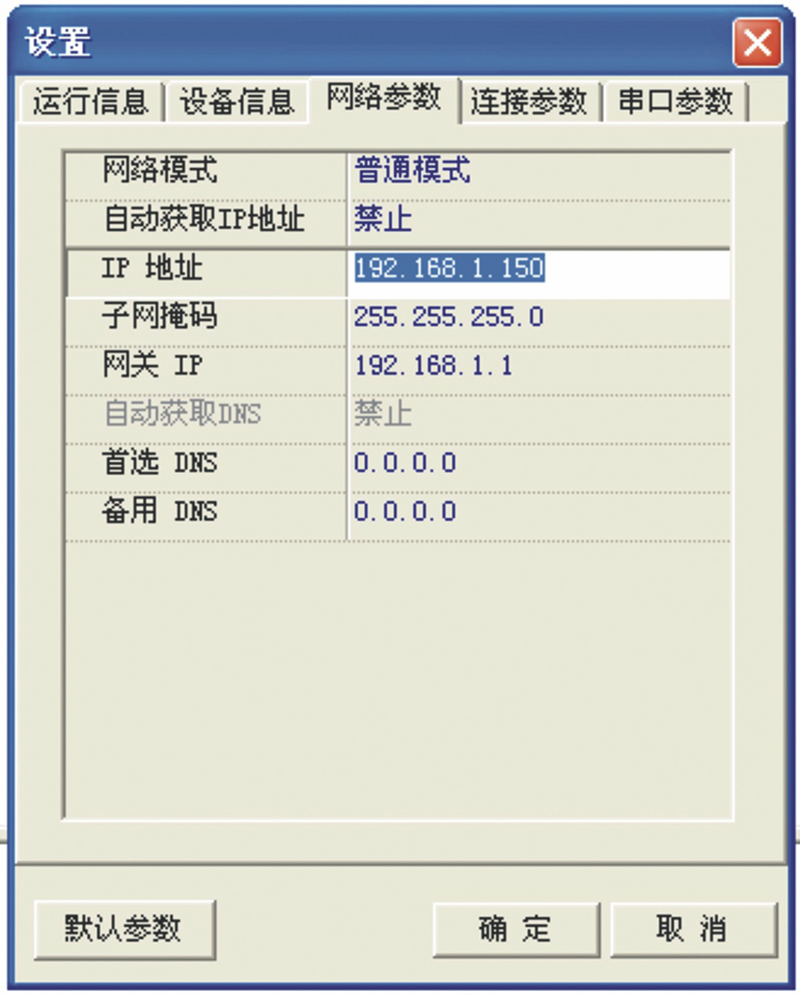

參數設置：

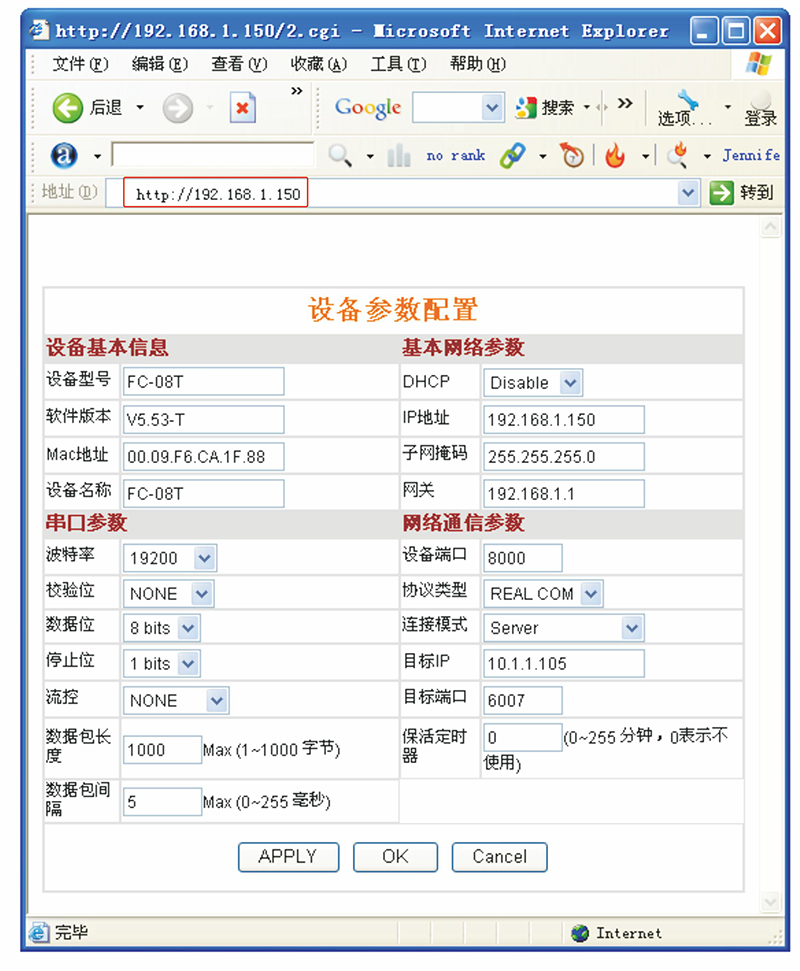

IE頁面設置參數
安裝好FC-VSM軟件后，點擊“設備配置工具”，搜索到FC-08T，雙擊進行參數設置，根據您使用的原系統要求設置好參數“確認”保存。（需要設置的轉換器參數，請參考你原系統通信要求來對應設置，否則將無法正常與你的設備連接通信），如果知道FC-08T 的IP地址，可通過IE瀏覽器，直接輸入IP地址登錄設置界面，進行參數設置。（FC-08T出廠默認IP地址：192.168.1.150）
安裝驅動：
虛擬串口：
安裝好FC-VSM軟件后:
（1）點擊驅動程序安裝，建立出虛擬串口。
（2）然后再運行“虛擬串口管理”

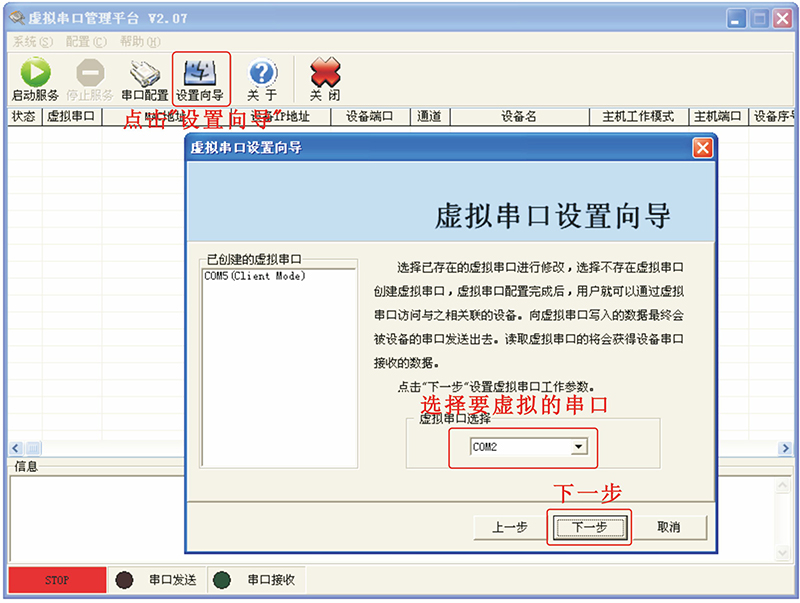

（3）點擊設備向?qū)В?/p>
（4）建立要虛擬的串口，然后下一步
（5）選擇客戶端模式、然后下一步

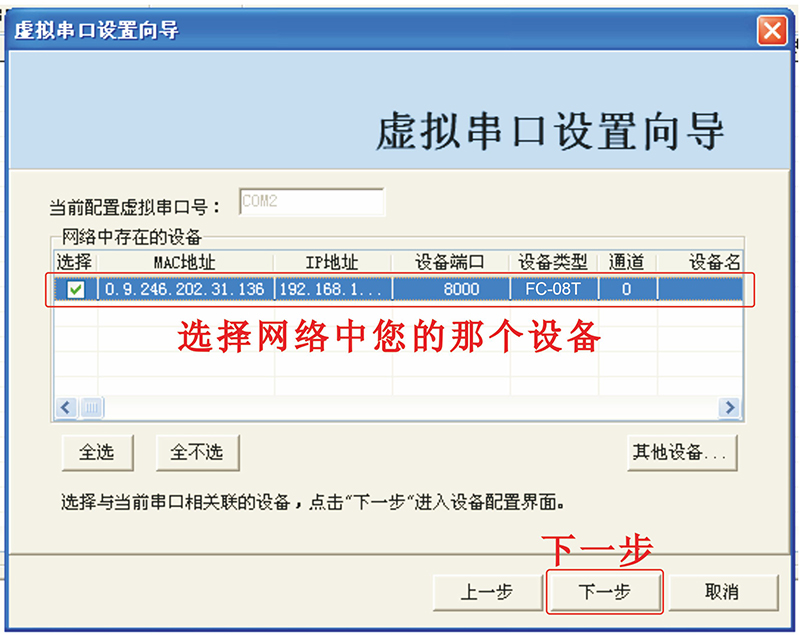

（6）選中網絡中的FC-08T設備、然后下一步，再下一步，確認“結束”。軟件將自動虛擬出一個串口，便可以通過原來設備管理軟件使用該串口與設備進行聯網通信。
RS485總線特點：
1、RS-485的電氣特性：邏輯“1”以兩線間的電壓差為+(2~6)V表示；邏輯“0”以兩線間的電壓差為-(2~6)V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL 電路連接。
2、RS-485的數據最高傳輸速率為10Mbps 。
3、RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。 4、RS-485最大的通信距離約為1200m，最大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才可以達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以到128個或者256個節點，最大的可以支持到400個節點。
